LED-Streifen verbinden – professionell und sicher

Bei der Montage von LED-Flexbändern gibt es einige wichtige Punkte, die unbedingt beachtet werden sollten. Eine fachgerechte Installation sorgt für langlebige, stabile Lichtlinien und verhindert Funktionsstörungen. Wir zeigen Ihnen, worauf es beim Zuschneiden, Löten und Verbinden von LED-Flexbändern ankommt.

Polarität beim LED-Streifen

Die Polarität ist entscheidend für die Funktion Ihrer LED-Streifen. Achten Sie darauf, Plus- und Minuspol korrekt anzuschliessen. Folgende Punkte sind wichtig:

Einseitige Stromzufuhr: Für kurze oder schwach belastete LED-Bänder ausreichend. Der Strom fliesst von einer Seite, kann aber bei längeren oder leistungsstärkeren Bändern zu Spannungsverlusten führen.
Beidseitige Stromzufuhr: Empfohlen für lange oder leistungsintensive Flexbänder. Sorgt für gleichmässige Helligkeit und entlastet die Leiterplatte.
Stromstärke beachten: Berechnen Sie die Ampere (A) je Einspeisung. Ein Richtwert liegt bei ca. 3 Ampere pro Einspeisung, abhängig von Bandtyp und Belastbarkeit der Platine.

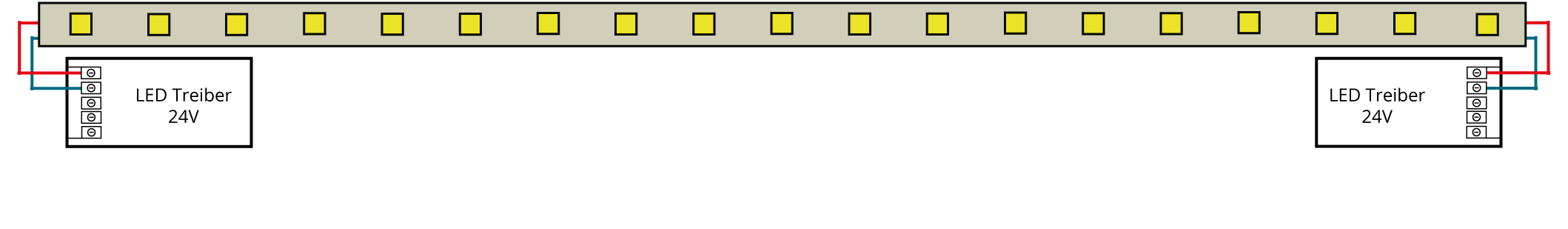

Einseitige (Strom-) Einspeisung

Ein 24 Volt LED Flexband mit einer Leistung von 14,4 Watt/Meter kann in einer Länge von max. fünf Metern mit einer einseitigen Stromeinspeisung betrieben werden.

Berechnung:
14,4 Watt x 5 Meter / 24 Volt = 3 Ampere

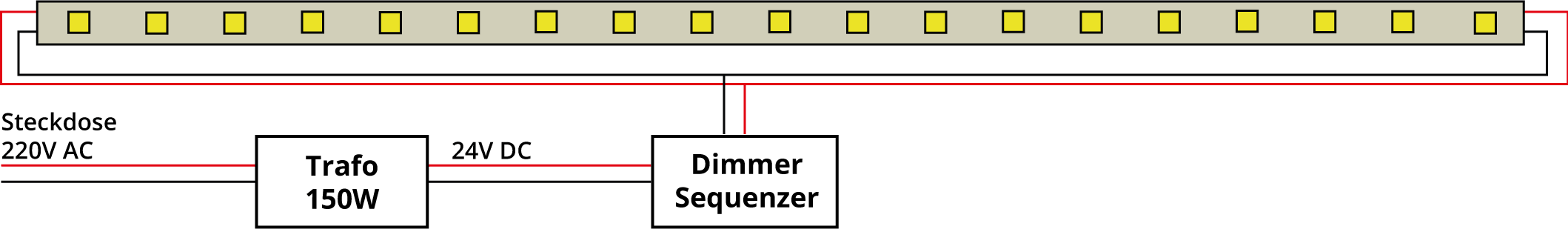

Beidseitige (Strom-) Einspeisung

Ein 14,4 W/m-Flexband wird über 8 m beidseitig eingespeist, da bei einseitiger Einspeisung der Strom mit 4,8 A die empfohlenen 3 A überschreiten würde.

Berechnung:
14,4 Watt x 8 Meter / 24 Volt = 4,8 Ampere : 2

Zuschneiden von LED Flexbänder

LED-Flexbänder lassen sich an vorgesehenen Trennmarkierungen kürzen. Dabei gilt:

Trennmarkierungen erkennen:

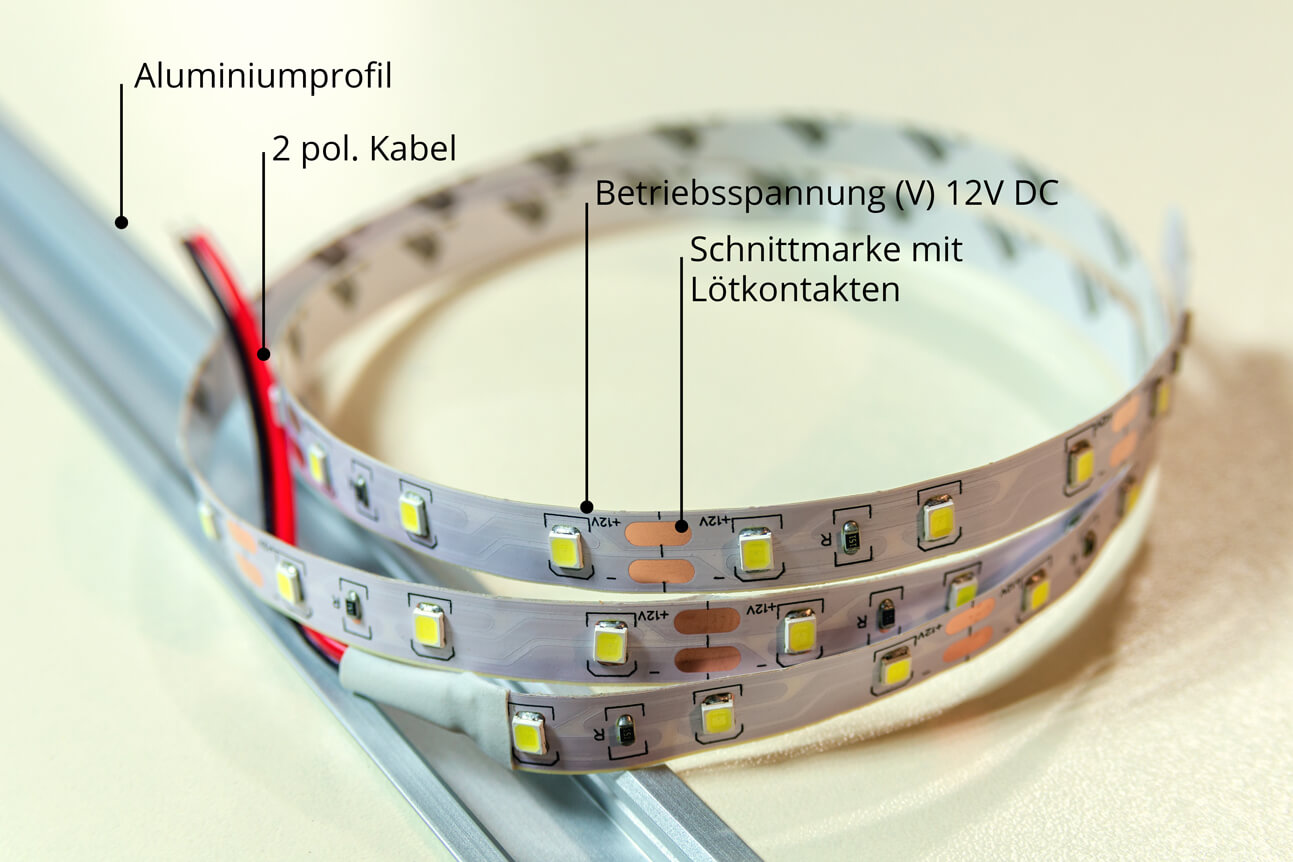

12V-Bänder: meist alle 3 LEDs
24V-Bänder: meist alle 6 LEDs
Diese sind oft mit einem Scherensymbol gekennzeichnet.

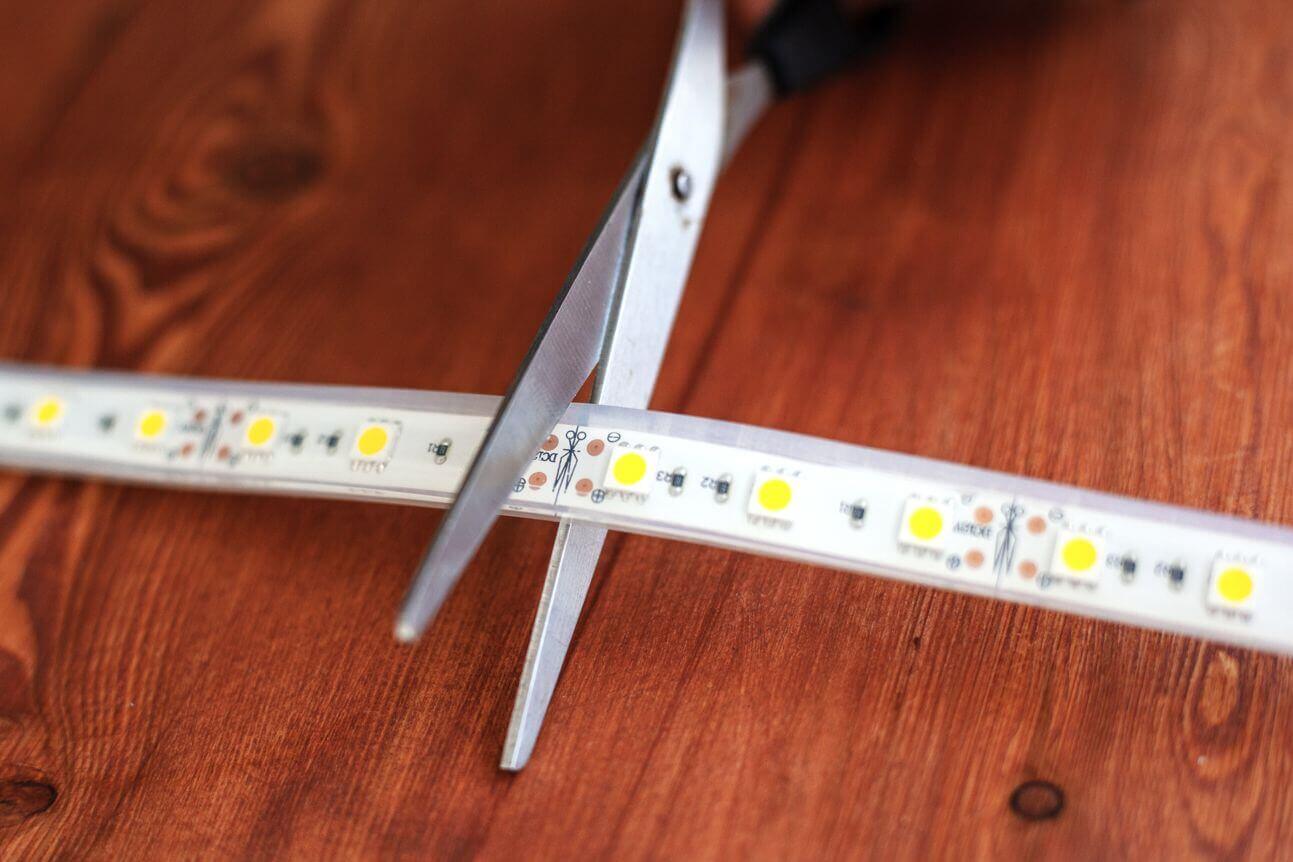

Schneiden: Einfach mit einer Schere entlang der Markierung trennen.

Hinweis: Achten Sie darauf, dass beim Schneiden keine Leiterbahnen beschädigt werden, sonst kann das Band nicht korrekt betrieben werden.

Was ist beim Löten/Verbinden von LED Flexbändern zu beachten?

Beim Löten und Anschliessen von LED-Flexbändern sollten folgende Punkte beachtet werden:

Kupferkontakte freilegen: Schutzschicht vorsichtig abkratzen, Leiterbahnen nicht beschädigen.
Löttemperatur: Maximal 250°C, kurze Lötzeiten einhalten.
Isolierung: Lötstellen mit Schrumpfschlauch isolieren – schützt vor Kurzschlüssen und Feuchtigkeit.
Verbindungslänge beachten: Lange Bänder ggf. beidseitig einspeisen, um Spannungsverluste zu vermeiden.

Tipps & Tricks für das sichere Verbinden

Hochwertiges Zubehör

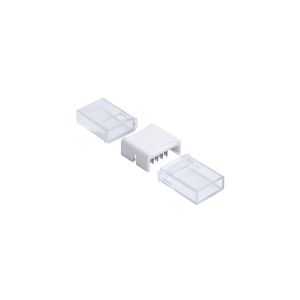

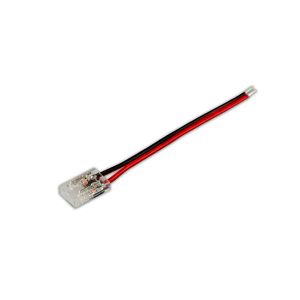

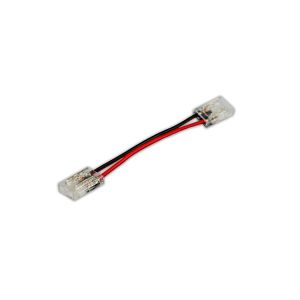

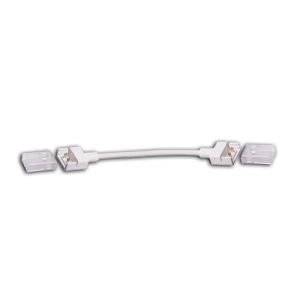

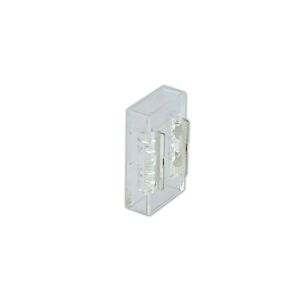

Unsere Clip-Verbinder und Anschlüsse (IP20) bieten viele Vorteile:

Transparent: LED-Chips werden nicht verdeckt, Lichtlinie bleibt homogen.
Vielfältige Breiten: 6 mm, 8 mm und 10 mm LED-Streifen.
Nahtlose Verbindung: Für ein gleichmässiges, professionelles Erscheinungsbild.

Diese hochwertigen Verbinder erleichtern die Installation, erhöhen die Lebensdauer Ihres Systems und vermeiden Funktionsstörungen.

Sicheres Verbinden & Kühlung

LED-Flexbänder arbeiten mit Gleichspannung (12V DC / 24V DC).

Stromstärke berechnen: Beispiel:

24V, 14,4 W/m, 5 m, einseitige Einspeisung: 3 A
8 m Band, beidseitige Einspeisung: 2,4 A pro Seite

Kühlung optimieren: LED-Profile verhindern Überhitzung und verlängern die Lebensdauer.
Längere Bänder: Bei hohen Leistungen oder langen Strecken beidseitig einspeisen.

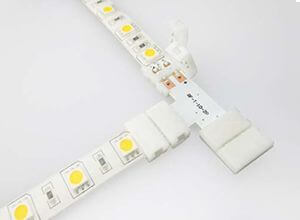

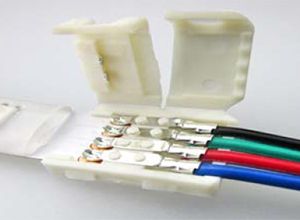

Richtiges Verbinden

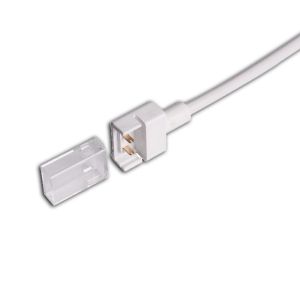

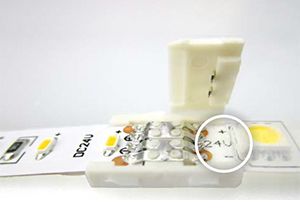

Bei manchen LED-Flexbändern sitzt der erste LED-Chip sehr nah an der Kontaktstelle. Um eine sichere Verbindung zu gewährleisten, muss die Verschlusskappe des Clip-Verbinders abgenommen werden. Bei vergossenen Bändern ist der Verguss zuvor vorsichtig zu entfernen, damit die Kontakte korrekt verbunden werden.

Hochwertige Clip-Verbinder vermeiden Beschädigungen.
Vierpolige Verbinder bei grösseren Polabständen einsetzen.
Verguss bei vergossenen Bändern vorsichtig entfernen.
Löten, nur wenn nötig – Clips oft die bessere Wahl.

Verbinder: IP20 und IP67/68 im Vergleich

Das richtige Verbinden ist entscheidend für die Stabilität und Lebensdauer Ihres LED-Flexbands. Hier ein Vergleich der beiden gängigen Verbinderarten:

Verbinder universal

Einsatzbereich: Innenräume ohne Feuchtigkeit (Wohnzimmer, Büro, Schlafzimmer).
Montage: Meist transparent, lötfrei (Klick- oder Federmechanismus), schnelle Plug-and-Play-Montage.
Breiten: Für 6 mm, 8 mm oder 10 mm LED-Streifen verfügbar.
Vorteile:

Günstig
Sehr einfach zu montieren
Perfekt für Standard-Innenbeleuchtung

Einschränkungen:

Kein Schutz gegen Wasser oder Spritzfeuchtigkeit
Nicht für Aussenbereiche geeignet

Verbinder wasserdicht

Einsatzbereich: Aussenbereiche, feuchte Räume, Pools, Gärten oder temporäre Wasserbelastung.
Schutzklasse:

IP67: Schutz gegen zeitweiliges Untertauchen
IP68: Schutz gegen dauerhaftes Untertauchen und komplett staubdicht

Montage: Meist mit Dichtungen, O-Ringen und verstärktem Gehäuse. Lötfreie Plug-and-Play-Varianten oder gelötete Anschlüsse für extra Stabilität.
Vorteile:

Vollständig wasserdicht und staubgeschützt
Robuste und langlebige Verbindung
Ideal für Aussenbeleuchtung oder feuchte Umgebungen

Hinweise:

Kabelenden sorgfältig vorbereiten
Dichtungen vollständig schliessen, um IP-Schutzklasse zu gewährleisten
LED-Streifen muss gleiche IP-Klasse besitzen

LED-Streifen richtig verbinden – Schritt für Schritt erklärt

In diesen Videos zeigen wir Ihnen, wie LED-Streifen fachgerecht verbunden werden – einfach, sicher und dauerhaft. Sie erfahren, wie Sie LED-Flexbänder korrekt schneiden, verbinden und verlängern, worauf bei der Polarität zu achten ist und welche Verbinder oder Löttechniken sich am besten eignen.
